E+H仪器选型(二)
E+H仪器其他参数选择

当我们选择好仪器的防爆之后就可以对仪器的其他部分进行选择,下面我们开始介绍其他部分。
输出指的是仪器的供电信号传输用的是什么连接方式,以及选用一些什么通信协议来进行数据的传输。
输出按类型分可分为三种: 1、纯模拟量(0/4...20mA)用电缆传电流信号,1 路信号只能传 1 个参数,布线简单但功能少。 2、总线(Profibus PA/DP) 用 1 根线连多个设备,能同时传多个参数,还能远程调参数 DP不防爆。 3、模拟量 + HART ,既传参数又能远程调参数 / 看故障,兼容老系统。1x 是1路输出、2x 是2路输出。 基本值是核心测量参数,是必须传递的关键信,附加值则是可选的补充信息。
输入则有以下内容,4-20mA SIL HART: 4-20mA、模拟量电流信号,传输核心测量值;SIL、安全完整性等级认证; HART、在 4-20mA 基础上叠加数字信号,可同时传测量值和设备状态,支持远程校准。 频率信号:以脉冲频率传输数据,适合快速变化的参数,抗干扰能力比模拟量强。 状态 / 状态输入:设备的开关量信号 状态输出设备自身状态;状态输入 接收外部开关信号,实现设备与外部系统的联动控制。 PROFIBUS PA/DP:PA适合过程自动化,支持防爆区,可连接多个设备,传输多组数据;DP适合工厂自动化,传输速度快,实时性强,不防爆 有源 / 无源 Ex-i:有源:设备自身给信号回路供电 无源:信号回路需外部供电,更节能,适合防爆区低功耗场景(Ex-i 表示本质安全型,适合防爆区)

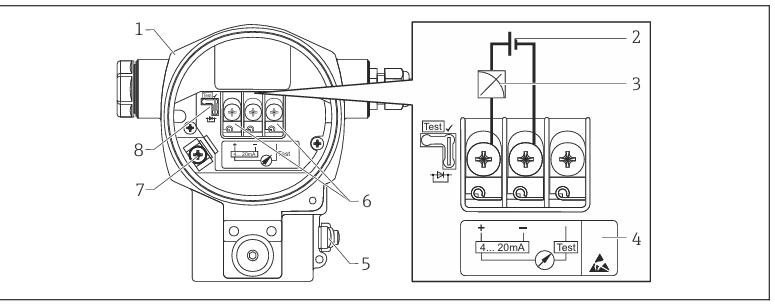

供电方式有以下几种:2 - 线(2-Wire)、使用两根线为仪表供电、传输数据,接线简单适合本安防爆。然后就是3- 线制,在2线制的基础上加一根电源线、实现了供电与传输信号分离。4- 线制则是两根电源线、两根信号线实现了全双工,但是布线成本高。

信号传输的方式有:4-20mA 模拟信号传输是将直流电流信号来对应测量值,是工业领域的标准模拟信号是最常用的一种。在此基础上还可以加上HART协议(叠加的数字通讯协议),在4-20mA 模拟信号的基础上加一个高频数字信号。也可以选择纯模拟信号传输,如0-10V DC / 0-5V DC:电压信号。布线简单但传输距离短、抗干扰能力差且没有智能功能。现已慢慢淘汰。还有纯数字信号,智能化升级方案。如Modbus(RTU/TCP)、PROFINET、 Foundation Fieldbus(FF)、 EtherNet/IP。这些方案都可进行联网可以控制多个设备 ,传输速度也比较快。
电源规格:85-260VAC:宽幅交流电,兼容全球多数地区市电(如中国 220V、欧洲 230V、美国 110V),无需区分地区电压;20-55VAC / 16-62VDC:交直流宽幅兼容,可接低压交流电或低压直流电,适合工业控制柜集中供电场景。
CSA Gen.Purp为符合北美电气安全标准的通用认证。
在仪器的使用中,如何进行数据显示和人如何保护仪器都是非常重要的。简单的显示方式可以更容易的对设备进行操作、调试,仪器的使用寿命也是一个很重要的部分。

显示与操作配置 设备的显示与操作配置丰富多样,可满足不同场景需求: 带本地显示与操作:配备“2行显示屏 + 实体按键”,便于现场直接查看数据和进行参数设置,适用于需现场操作的场景。
无本地显示与操作:无本地显示屏和按键,需借助中控系统或专用软件远程设置参数,适用于安装位置不便现场操作的情况。
显示屏类型 设备显示屏存在多种类型,具体如下: 基础显示类:包括七段字符显示屏(无按键),以及七段字符显示屏(无按键,且支持Bluetooth蓝牙无线连接)。 高级交互类:有图形显示屏(触摸键操作),还有图形显示屏(触摸键操作,且支持Bluetooth蓝牙无线连接)。 特殊适配类:设备也可选择不自带现场显示功能,若有需求,可额外加装显示备件。
彩色显示 彩色显示意味着设备的显示屏具备呈现多种颜色的能力,能更清晰、直观地展示各类信息。 ### 现场包络线显示 包络线作为物位测量仪表的核心技术参数,可反映仪表发射信号与被测介质反射信号的波形,对物位测量的准确性和分析有着重要意义。
交互操作方式 无按键:设备取消了传统物理按键,采用触摸屏幕、虚拟按键、压力感应、语音控制等方式来实现交互操作,使操作更具科技感与便捷性。

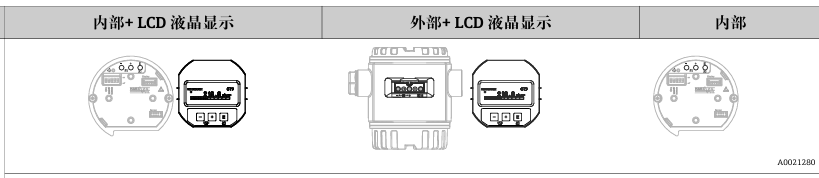

按键配合显示:按键与显示的配合方式多样,包括内部操作按键 + LCD屏、外部操作按键 + LCD屏,以及仅配备内部操作按键的形式,可根据实际需求选择。
盲盖功能 盲盖能够对相关电路起到保护作用,同时可防止误操作,保障设备使用的安全性与稳定性。
显示语言版本 设备支持多种显示语言版本,可根据使用地区灵活选择: - WEA:覆盖西欧及全球通用语言,适用于欧洲、拉美等地区。 SEA:覆盖东南亚及日语区,适用于日本、印度尼西亚等东南亚国家。 -EES:覆盖东欧及北欧语言,适用于俄罗斯、波兰、北欧等地区。
下面我们介绍一些与传感器相关的内容,传感器的测量类别分为两种表压与绝压。表压是以当地大气压为参考基准,测量得到的 被测压力与大气压的差值。绝压是以绝对真空为参考基准,测量得到的 被测系统的实际压力值。
传感器电极材质与膜片的材质类似,其中弹头的意思是电极的形状为弹头状,可以减少高粘度强腐蚀介质的附着。
其应用分为两种标准与隔膜密封两种。标准:指压力仪表的传感器直接与被测介质接触,被测介质的压力直接作用于传感器的敏感元件,通过敏感元件的形变转换为电信号或机械位移,最终输出测量值。隔膜密封:又称隔离式,指在压力传感器与被测介质之间增加一个柔性隔离膜片和填充液腔,被测介质通过挤压隔离膜片,将压力传递给填充液,再由填充液将压力传导至传感器敏感元件。

传感器的量程分为六种情况:低压 1bar/100kPa/15psi、中低压 4bar/400kPa/60psi、中压 10bar/1MPa/150psi、中高压 40bar/4MPa/600psi 、高压 100bar/10MPa/1500psi、超高压400bar/40MPa/6000psi。不同的范围对应了不同的工作环境,用户可根据自己的需求来进行选择。传感器的标定单位分为:%(百分比量程)、mbar/bar(毫巴 / 巴)、kPa/MPa(千帕 / 兆帕)、mmH₂O/mH₂O(毫米水柱 / 米水柱)、inH₂O/ftH₂O(英寸水柱 / 英尺水柱)、psi(磅力每平方英寸)这些。
如果需要选择电极,先看工况是否需要 Memosens 数字式,强干扰、需频繁换传感器、要远程诊断,简单工况、无干扰、换传感器不频繁 模拟电极。 再定 pH 电极类型,介质干净、需高精度(±0.01pH)→ 选 glass 电极、介质含颗粒 / 油污、易碰撞、含氟 → 选 ISFET 电极。然后判断是否需要附加功能、温度波动大、需数据追溯、要故障报警选数字附加或者模拟附加,常温、无追溯需求、人工巡检选数字基本或者模拟基本。
标定精度有两种选择0.2% 0.5%是对精度等级的要求, 校准溯源(3 - 点 / ISO/IEC17025)3 - 点校准:在仪表的 “低、中、高” 三个量程点分别校准,比单点校准 更全面,能覆盖整个测量范围的精度; 可追踪 ISO/IEC17025:校准过程由符合 SO/IEC17025国际标准的实验室完成。工厂5点/10点标定证书:标定是指对测量设备的精度等性能进行校准。工厂5点标定,就是在5个不同的测量点对设备进行校准;10点同理,点数越多,通常校准精度把控越细致。 可追溯,ISO/IEC 17025:更具权威性和可靠性。 铂金级:可能代表设备达到了更高的精度等级或品质等级,这类设备在测量精度、稳定性等方面表现更优。
传感器的膜片也是一个重要的部分,基础材质与标准 - 316L不锈钢:作为通用耐腐蚀材质,符合国际标准,能应对多数常规腐蚀环境。
Alloy C276(哈氏合金C276):属于高端耐腐蚀材质,符合国际标准,专为强腐蚀场景打造,可耐受如强酸、强碱等严苛腐蚀介质。
锰耐尔/蒙乃尔(Monel/Alloy400):具备良好的耐腐蚀性能,适用于多种腐蚀性介质环境。
钽(Ta):银白色金属元素,拥有优异的耐腐蚀能力,能抵御多种强腐蚀介质。
双相不锈钢(铁素体 + 奥氏体):耐腐蚀性能接近316L不锈钢,同时兼具一定的强度优势。
特级双相不锈钢:在耐腐蚀性和强度方面,均优于常规双相不锈钢(如1.4462型号)。
904L超级奥氏体不锈钢:含镍量高(23 - 28%),耐腐蚀性极佳,适用于强腐蚀工况。
纯镍:对强碱(如浓氢氧化钠)有良好的耐蚀性。
纯钛:可耐受海水、氯气以及稀酸(如稀盐酸)等介质的腐蚀。
下面是关于镀层膜片 镀层膜片的耐腐蚀及性能表现从优到劣依次为:铑(Rhodium)>金(Gold)>哈氏合金C(Alloy C)。
带温度适配的隔膜密封配置(TempC) TempC代表温度兼容性,即该隔膜密封单元通过温度补偿设计,或选用耐温材质、填充液,能在特定温度范围内稳定工作,避免出现损坏情况。根据填充液的不同,常见温度范围分为: 常温型:-20℃~80℃; 中温型:-50℃~200℃; 高温型:200℃~400℃。
隔膜密封 其核心功能是隔离被测介质与传感器。采用316L材质并结合TempC设计的隔膜密封,可确保在中等腐蚀且处于特定温度的工况下,隔膜片不会被腐蚀,填充液也不会凝固或汽化,从而保证压力传递的准确性。
