DK7003 套件一体式 Prowirl 200 改分体

一、改造前提与套件组成
改造对象:无防爆型 Prowirl 200 紧凑型一体式涡街,分标准款、自带温压补偿款两套改造流程;
改造套件 DK7003 标配:远程传感器接线盒、壁挂支架、专用连接电缆、转换铭牌;不锈钢版本额外配不锈钢钢索 + 压接套筒;
核心逻辑:管道侧只留小型信号转接盒,原带显示、运算主板的变送器整体拆下,壁挂远处,用专用电缆连接两端,实现分体远传。
二、改造前置安全要求
仪表必须完全断电,管道泄压、降温至安全温度,介质置换干净;
做好 ESD 静电防护,仅使用原厂配件;贸易结算仪表拆封铅封后计量检定失效;
改造后需重新投用、完整记录改造过程;涉及 SIL 安全回路需重新验收。

三、完整改造步骤

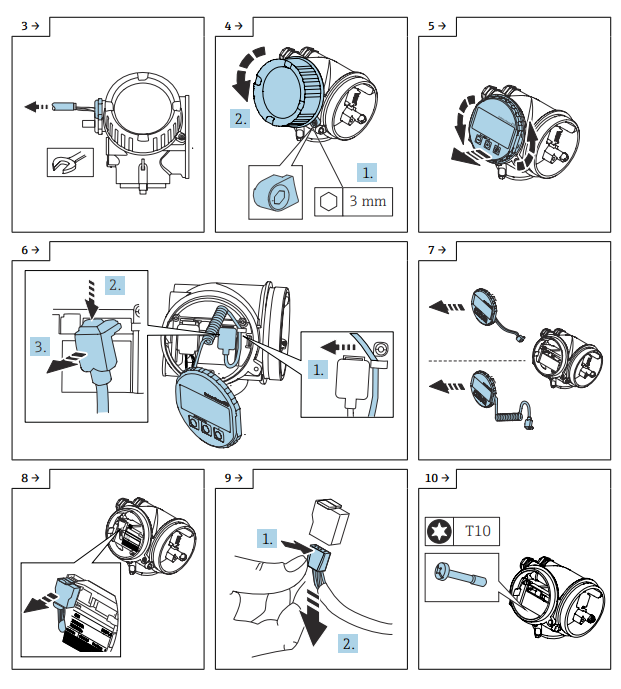

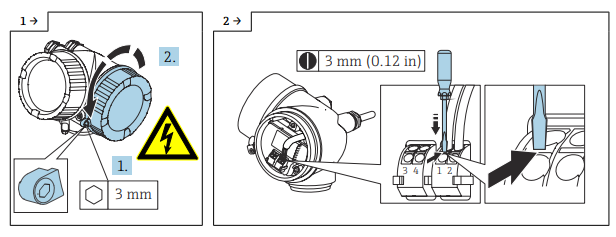

首先断电,打开表头取出S-DTA存储芯片,再断开内部传感器、供电、通讯线。再用工具拆下整套变送器。

清理底座密封面,更换密封件。将套件内的远程传感器接线盒固定在原变送器安装底座,紧固螺丝保证防护,再接入探头温压模块线缆。
安装好固定支架,将专用线缆两端分别接管道侧接线盒、壁挂变送器。普通型电缆4芯(棕/白/黄/绿);带温压补偿型电缆7芯包含 RS485 通讯、供电、接地、复位线路,严格按端子线色对应接线。有两种出线方式M12插头式、直接电缆出线式。
一体式变送器固定好之后,打开变送器腔体,插回S-DTA芯片。接入分体电缆恢复供电与通信。拧紧螺丝、密封格兰。更新标识,上电调试完成即可
详细步骤可参考https://portal.endress.com/dla/5000707/8333/000/05/EA01055DA2_0623-00.pdf
