8E3B操作介绍(一)

          8E3B是德国E+H的一款质量流量计，在介绍其使用步骤之前，我们先介绍一下其使用原理。测量系统基于科氏力测量原理工作。科氏力是在旋转运动的系统中做直线运动的物体所受到的力。

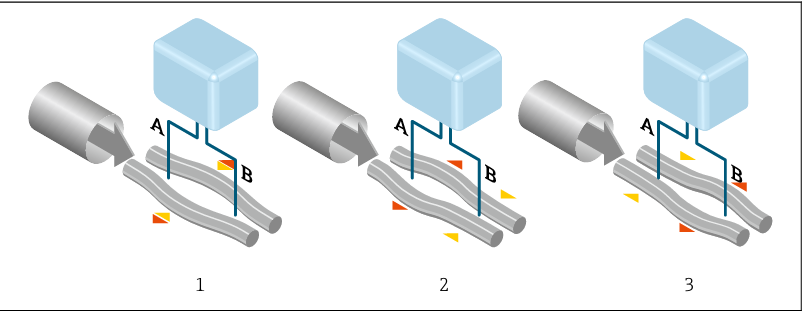

         科氏力大小取决于运动物体的质量Δm和其径向速度v，即质量流量。传感器使用测量管振动替代 旋转系统的恒定角速度ω。 流体流经传感器，传感器内两根平行放置的测量管反相振动，类似音叉动作。测量管在科氏力作 用下发生形变，导致测量管两端出现相位差（参见下图）：  流量为0时（流体静止不动），两根测量管同相振动，无相位差（1）。 质量流量使得测量管在入口处（2）振动加速，在出口处（3）振动减速，产生相位差（2）—（3）。如图

        质量流量越大，相位差（A-B）也越大。电磁式相位传感器记录测量管入口处和出口处的振动相位。两根测量管反相振动实现系统平衡。测量原理完全不受温度、压力、粘度、电导率和流体特 性的影响。

       测量管在其共振频率处连续振动。质量改变导致振动系统（包含测量管和流体）的密度改变，从 而自动改变了系统振动频率。共振频率是介质密度的函数。微处理器基于此关系计算密度信号。从而测得密度大小。

       体积测量则是基于质量流量测量值计算体积流量。

       监控测量管温度，用于计算温度效应的补偿系数。测量管温度与过程温度相同，可以作为输出信号。可以得知该仪器还可测量体积与温度。

       测量系统是由变送器与传感器组成。介绍完原理之后我们开始介绍其使用步骤。

       首先是然后进行接线，按照指示将24V电源线接入正负极，如图为变送器示意图1为正级、4为负极。2、3可接入其他模块。开启电源之后就可以开始进行测试。

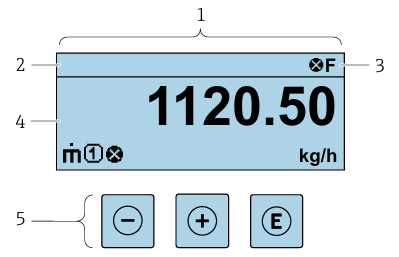

           上电之后可以看到操作界面，如图是操作界面是示意图。由显示屏与按键组成，但是没有实体按键使用的是触显屏，用手触摸就可以对仪器进行操作。开机之后会进入一个锁定状态，需要同时按下E和-键3秒。即可解锁键盘，减号键是左移一个位置、加号键是右移一个位置。E是回车键其有两种功能：1 快速按下按键，确认选择  2、按下按键，并保持2 s为确认输入。加减同时按下是关闭编辑视图，不保存修改。

          按E可以进入菜单，加减为上下翻动。下一节我们开始介绍如何操作8E3B。
