E+H仪器选型(四)
前面两篇文章我们介绍了E+H防爆以及一些其他的参数,现在我们要介绍的是仪器的过程连接以及其参数介绍。

B16.5 是一项国际通用管法兰与法兰管件标准、ASME B16.5 规格通常会完整标注为 “公称直径(NPS1/2~NPS24) + 压力等级(Class150~Class2500) + 密封面类型(RF凸面) + 材质”,例如:“ASME B16.5, NPS 2, Class 300, RF, 316L SS”

EN1092-1:欧盟(CEN)制定的法兰及其连接件标准,

ISO228:国际标准化组织(ISO)制定的非密封管螺纹标准
DIN13:德国标准化学会(DIN)制定的公制普通螺纹标准。核心特征牙型角60°、螺纹为直筒型、按公称直径x螺距标注(如 M12×1.5:直径 12mm,螺距 1.5mm);分为粗牙(M10)和细牙(M10x1)、细牙密封性更好。

隔离器:指 “压力 / 温度隔离器”(如隔膜密封隔离器),用于隔离腐蚀性、粘稠介质与仪表传感器。
分离器:指 “流体分离器”(如气液分离器、油水分离器),用于过滤流体中的杂质或分离气液两相。
这些就是大部分的使用标准。接下来我们介绍一下ASME B16.5 标准与ASME B1.20.1 标准的核心技术内容、

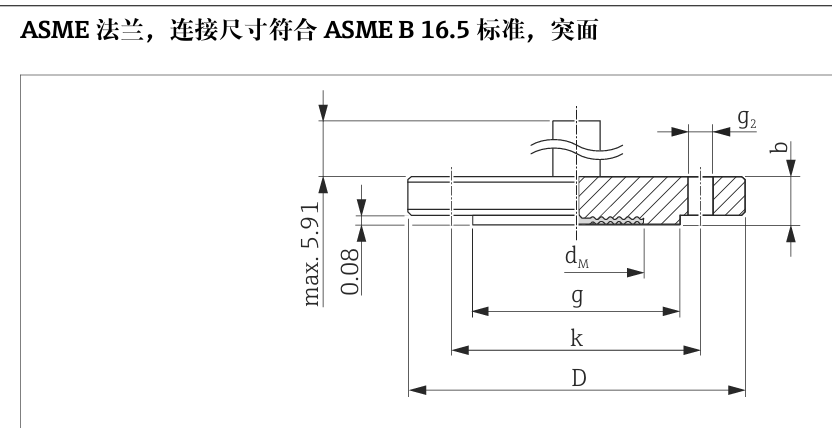

ASME B16.5
压力等级: Class是最核心的参数,代表法兰的压力等级,不是直接的压力值,是基准温度的最大工作压力
公称直径:NPS决定连接尺寸,“NPS” 是英制管道系统的 “公称直径”(非实际外径),与法兰的 “螺栓孔中心圆直径、螺栓数量、法兰外径” 直接挂钩。NPS 1/2 、管道外径约 21.3mm、法兰螺栓孔中心圆直径约 57mm、螺栓数量 4 个。
密封面类型: 决定密封方式,RF(Raised Face,突面对应欧制的B1)最通用类型、FF(Flat Face,平面)适用于低压易燃易爆、RTJ(Ring Type Joint,环连接面)适用于高压高温
G 螺纹类型为非密封圆柱管螺纹(Parallel Pipe Thread) 核心特征:牙型角55°、螺纹为直筒型、本身不具备密封能力、常规规格 G1/2(公称直径 1/2 英寸,螺距 1.814mm)、G3/4等
ASME B1.20.1
NPT螺纹(锥管螺纹,最常用) :National Pipe Taper Thread(美国标准 60° 锥管螺纹)
特征1、牙型角60° 2、螺纹形态带锥度锥度1:16,内外螺纹均为锥形,NPT 1/2:公称直径 1/2 英寸,螺纹大径约 21.223mm,螺距 1.814mm。3、密封原理,通过螺纹牙面的 “金属 - 金属挤压” 实现密封 —— 拧紧时,内外螺纹的牙侧紧密贴合,形成密封面
NPSM 螺纹(直管螺纹,辅助类型):美国标准 60° 直管机械螺纹,是 ASME B1.20.1 中的 “非密封螺纹”。
特征1、牙型角60° 2、螺纹形态无锥度(直筒型),内外螺纹均为圆柱 3、本身不具备密封能力。规格标注与NPT类似NPSM1/2,除了无锥度。

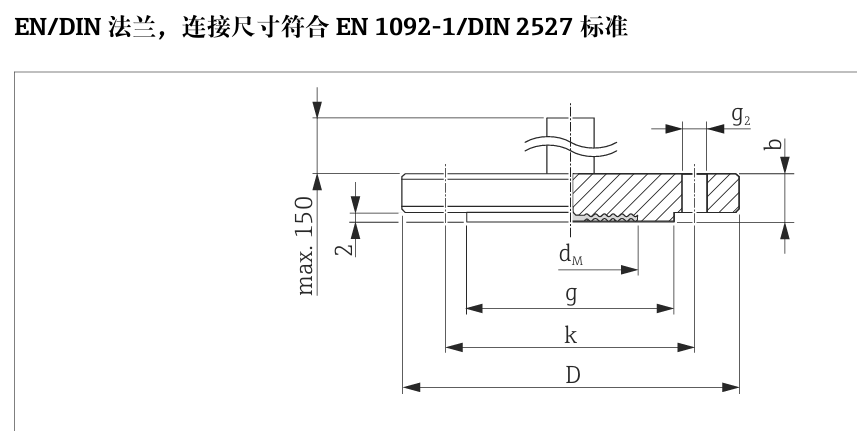

EN 1092-1
适用于欧洲及采用欧标体系的场景 A: 欧标 A 型法兰,通常为板式平焊法兰(PL),密封面多为 FF(全平面),结构简单、成本低,适用于低压、常温工况(如民用建筑管道、低压水系统)。密封面类型 Type A B:B1/B2 型法兰为带颈平焊 / 对焊法兰(SO/WN),密封面为 RF(突面),B1 与 B2 的差异在于法兰颈高度和壁厚(B2 更厚,耐压稍高),适用于中低压工业管道(如化工、食品加工)。密封面类型B1/B2(突面) C/D/E/F : 分别对应欧标 C 型(带颈承插焊法兰)D 型(螺纹法兰)E/F 型(大直径法兰),按需匹配连接方式(承插焊、螺纹)或大口径场景(如储罐出口、大型风机连接)。密封面类型 C/D/E/F。
HG/T
适用于中国及采用国标体系的场景 HG/T 20592:国标 欧洲体系法兰(等效 EN 标准),尺寸、压力等级与 EN 1092-1 兼容,适用于国内采用欧标设计的项目,密封面为通用突面,搭配国标垫片(如 GB/T 4622)。密封面类型 RF(突面) HG/T 20615:国标 美洲体系法兰(等效 ASME B16.5),尺寸、压力等级与美标兼容,适用于国内采用美标设计的项目,密封面与 ASME RF 法兰通用。密封面类型 RF(突面) JIS B2220—— 适用于日本及采用日标体系的场景 JIS B2220:日标通用法兰,分为 JIS 10K/20K/30K 等压力等级(对应中低压),25A(日标管径,≈DN25),密封面为突面,适用于日资设备(如三菱、川崎的泵 / 阀门)连接,需搭配日标垫片。密封面类型 RF(突面) AS4087 AS2129 Table E 澳大利亚标准法兰。
延伸法兰(特殊工况适配)
延伸法兰(EN 1092-1, B1):法兰主体加长,用于设备接口与管道之间存在 “距离差” 的场景(如设备外壳过厚、管道需避开障碍物),密封面为 B1 型突面,适配欧标系统。 延伸法兰(ASME B16.5, RF):美标延伸法兰,适配美标系统,常用于需要 “远距离连接” 的高压设备(如压缩机出口、高压换热器)。
螺纹连接(无需法兰,适用于小口径、低压场景)
螺纹连接通过螺纹密封实现,核心差异在于螺纹标准,需与管道 / 设备的螺纹规格完全匹配:
一、按螺纹标准类型分类 (一)美标锥管螺纹(NPT) ASME B1.20.3 ,NPT :螺纹带锥度,靠自身贴合密封,适用于小口径(通常 < DN50)低压管道,如仪表接口、压缩空气小管,通用性强。 ASME , NPT :采用齐平式安装设计,安装后螺纹端面与设备表面平齐,避免突出部分擦碰积料,适用于卫生级场景(如食品、制药设备的仪表接口)。 (二)英标直管螺纹(G) SO 228,G :螺纹无锥度(直管),需依赖垫片或密封胶密封,适用于欧洲、亚洲部分地区的低压场景(如家用燃气管道、小型水泵接口),适配性广。 ISO 228 ,G :采用齐平式安装设计,适配卫生级或需要平整表面的场景。 (三)日标螺纹 JIS 螺纹(如 JIS B0203 的 PT 锥螺纹、PS 直管螺纹):需与日系设备的螺纹规格匹配(如日本产传感器、阀门接口)。 (四)德标公制螺纹 公制螺纹(DIN 13 ):螺纹尺寸按公制单位设计,适用于欧洲、国内部分工业设备的小口径接口,通用性强。
二、特殊设计:隔膜式 采用 “隔膜式 + 螺纹” 设计,隔膜式连接端带隔膜密封,可防止介质泄漏或污染,搭配 ISO 228 G、ASME NPT、公制(DIN13)等对应螺纹标准,适用于腐蚀性、高粘度或卫生级介质(如化工腐蚀液、食品浆料的仪表连接)。
以及特殊部分的特殊连接 夹持膜盒 夹持式指通过螺栓将膜盒(通常为密封元件)夹持在设备与管道之间,适用于需要频繁更换膜盒的场景(如过滤设备、压力传感器的密封膜片) 隔膜式 本质是在连接接口处集成了 “隔膜密封结构” 的特殊连接形式,核心作用是通过物理隔膜隔离介质与外部环境(或设备内部敏感部件
选型的关键就是标准匹配
不同标准的连接部件不可直接互换(如 ASME 法兰无法与 EN 法兰直接对接,NPT 螺纹无法与 G 螺纹直接旋合),选型时需重点确认:
-
区域标准:北美选 ASME/NPT,欧洲 / 国内选 EN/ISO228(G)/DIN13;
-
尺寸规格:法兰看 “公称直径(NPS/DN)+ 压力等级(Class/PN)”,螺纹看 “规格(如 G1/2、NPT1/2、M20)”;
-
密封需求:高压选锥管螺纹(NPT),低压选圆柱螺纹(G)+ 垫片,法兰选 RF 凸面 + 适配垫片。
二、过程连接
a、英制法兰规格(ASME 体系,北美 / 英制市场主流)
规格格式:代码 + NPS(管径) + Cl.(压力) + 材质 + 延伸长度(可选) NSP 英制公称直径 1为1英寸、1-1/2"为1.5英寸,且法兰尺寸符合ASME B16.5 CL. 压力等级 CL.300基准温度下最大工作压力为51bar 316/316L 耐腐蚀材料,满足高压之下的抗腐蚀要求、SUS316L(不锈钢)、碳钢、St37-2/FE 410W B(碳钢)、316L/1.4571(不锈钢) 延伸长度 延伸长度 2" 法兰主体比普通版长 2 英寸),用于管道与设备接口有距离差的场景。为数字几就是几英寸
b、公制法兰规格(EN/GB 体系,欧洲 / 国内主流)
规格格式:代码 + DN(管径) + PN(压力) + 材质 + 延伸长度(可选) DN公制公称直径 DN25:公制公称直径 25mm,对应管道外径约 33.7mm(EN 管道标准),法兰尺寸符合 EN1092-1.
PN压力等级范围 PN10-40:压力等级范围 PN10~PN40,即最大允许工作压力 10bar~40bar(PN 数值直接对应基准温度下的耐压,如 PN40 在 20℃时耐压 40bar),可根据实际工况选择具体 PN 等级。
316L:低碳不锈钢,抗腐蚀、抗焊接晶间腐蚀能力优异,适配强腐蚀场景(如氯碱化工、沿海盐雾环境)。 延伸长度:延伸长度 50mm(法兰加长 50mm),用途同美标延伸法兰,适配欧标系统的 “远距离对接” 需求。
c、特殊功能部件规格(适配器、隔离器、分离器)
1. 特殊功能部件规格(适配器、隔离器、分离器) 1. 椭圆法兰 适配器 NPT1/4-18, 316L, 安装: UNF7/16-20 椭圆法兰:法兰形状为椭圆形(区别于常规圆形法兰)一般用在空间受限处 适配器:功能是 “转换接口类型”,此处为 “NPT1/4-18 螺纹接口转换”——介质接口:NPT1/4-18(ASME B1.20.1 标准,1/4 英寸锥管螺纹,每英寸 18 牙),用于连接 NPT1/4 的仪表或管道; 安装: UNF7/16-20:安装固定螺纹为 UNF7/16-20(美制细牙螺纹,直径 7/16 英寸,每英寸 20 牙),用于将适配器固定在设备面板或支架上。 316l 不锈钢。

2. FNPT1/2,
FNPT1/2:Female NPT1/2(1/2 英寸内锥管螺纹),符合 ASME B1.20.1 标准,需与外锥管螺纹(MNPT1/2)配合使用。
3. MNPT1/2
MNPT1/2:Male NPT1/2(1/2 英寸外锥管螺纹),与 FNPT1/2 配合密封。
孔径 11.4mm:部件内部的介质流通孔直径为 11.4mm,决定最大流通流量
接口组合:一端为 MNPT1/2(1/2 英寸外锥螺纹),另一端为 FNPT1/4(1/4 英寸内锥螺纹),是 “NPT1/2 转 NPT1/4” 的螺纹适配器。
PN160:压力等级 PN160(公制高压等级),基准温度下最大允许工作压力 160bar(≈2320psi),适配高压场景。
隔离器:核心功能是 “隔离腐蚀性 / 粘稠介质与仪表传感器”(如隔膜密封隔离器),通过焊接与管道 / 设备固定。
316L:高压 + 腐蚀场景的必备材质,确保耐压与抗腐蚀。
焊接:安装方式为焊接(如氩弧焊),比螺纹连接更牢固、密封性能更好,适合高压工况。
d..螺纹接口 规格格式:代码 + 螺纹类型(NPT/G/M) + 安装方式 + 材质 + 孔径(可选)
G1/2:公制非密封圆柱管螺纹(ISO228 标准),1/2 英寸,牙型角 55°,需依赖端面垫片密封(如 O 型圈)。 安装方式可选齐平式安装
EN837:欧洲压力仪表标准,此处指隔离器 / 传感器的接口符合 EN837 规范(确保与欧洲标准的仪表兼容)。DIN 3852 是德国标准化学会(DIN)制定的关于液压系统中螺纹端口和密封方法的标准。
孔径 11.4mm:介质流通孔直径,匹配流量需求。
接口组合:一端 G1/2(外螺纹或内螺纹,默认内螺纹),另一端 G1/4 内螺纹,是 “G1/2 转 G1/4” 的公制螺纹适配器。
PN160:高压等级(160bar),适配高压场景。
隔离器 + 焊接:高压隔离功能,焊接安装确保密封与强度。
316L:高压耐腐蚀材质。
C22.8 是碳钢法兰的标准规范,用于化工、石油和天然气等行业的压力系统。

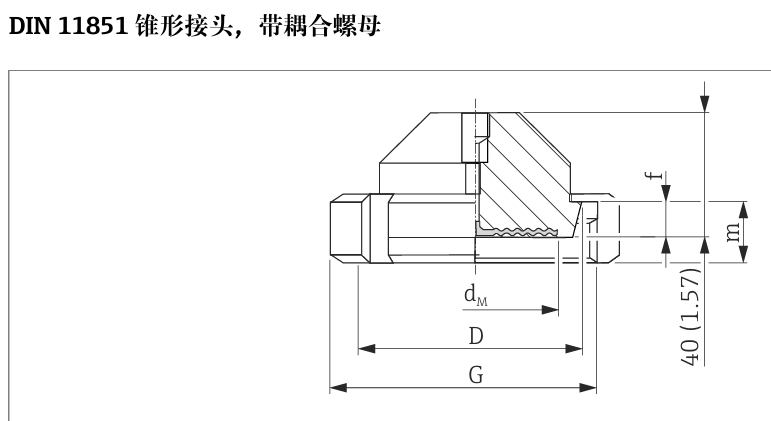

e.M20X1.5、特殊密闭组件--带隔膜/夹持结构 规格格式:代码 + 结构类型 + 尺寸 / 压力 + 材质 + 密封方式 夹持膜盒(通过螺栓将膜盒夹持在管道与设备之间,膜盒是密封核心) 隔膜式(内置 316L 不锈钢隔膜,阻断介质接触)
hole 11.4mm:流通孔直径 11.4mm,适配中小流量。
separator:分离器(如气液分离器、油水分离器),用于过滤高压介质中的杂质或分离气液两相。
RC 1/4 连接:RC 是英国标准的圆锥管螺纹,RC 1/4 表示公称尺寸为 1/4 英寸的圆锥管螺纹连接,它与 NPT 螺纹在尺寸和牙型上有一定差异,但同样能实现可靠的密封连接。
三、参数介绍
过程连接分为螺纹相关、压力相关参数。
螺纹相关:
NPT1/4 - 18:美制锥管螺纹(NPT),公称尺寸 1/4 英寸,每英寸 18 牙(牙距)
UNF7/16 - 20:美制统一细牙螺纹(UNF),螺纹外径 7/16 英寸(约 11.11mm),每英寸 20 牙
RC1/4":英制圆锥管螺纹(RC,旧标 G1/4 锥管),公称尺寸 1/4 英寸
压力相关:
IEC61518:国际电工委员会(IEC)标准,全称《差压测量仪器与法兰截止装置的配合尺寸》
PN160 = M10 / PN420 = M12:PN = 公称压力(PN160 = 16MPa,PN420 = 42MPa);M10/M12 = 配套螺栓规格
部件连接参数分为流体控制类、固定与连接类、特殊适配部件设计
流体控制:
2x 排气排液阀:2 个用于 “排气” 或 “排液” 的小型阀门(通常集成在设备接口处)
sv = 侧面排放:“sv”=Side Vent(侧面排放),指排气 / 排液阀的开口方向在设备侧面
固定与连接:
4x 固定螺丝:4 个用于固定设备的螺丝(通常为 UNF 或 M 系列螺纹)
盲法兰 LP:“盲法兰”= 封闭管道 / 设备接口的法兰(无通孔);“LP”=Low Pressure(低压)
特殊适配:
适用隔膜密封安装:设备设计兼容 “隔膜密封件”(一种隔离部件,将设备与强腐蚀 / 高粘度介质隔开)
不含固定螺丝 / 排气阀:设备默认不配备这些部件
