E+H仪器选型(三)

E+H电气连接与外部参数介绍

            每一个仪器的选型都要经历很多个步骤，电气连接是仪器中一个比较重要的部分，大部分的仪器在选项时都要选择电气连接，有些参数可以并不是每个仪器都要选择。下面我们开始对这些参数进行介绍。

一、电气连接

        仪器的电气连接是指通过电缆、接头、端子等电气部件，将仪器与外部电气系统（如电源、中控设备、传感器、执行器等）建立稳定电气通路的过程与配置，核心作用是实现供电传输（给仪器供电）和信号交互（仪器与外部系统的测量数据、控制指令传输），是仪器能正常运行并融入自动化系统的关键环节。

              这是仪器电气连接的格式螺纹规格、材质、防护等级标准、NEMA防护类型。下面我们来对这些内容进行一一介绍。

              螺纹规格：M20缆塞是一种公制螺纹，螺纹外径为20毫米，螺距通常为1.5毫米。电缆密封套可以固定电缆、密封防护、绝缘隔离。

             螺纹 G1/2是英制非密封圆柱管螺纹，牙型角为55°1/2表示螺纹的公称直径为1/2英寸。这种螺纹通常需要借助密封圈等密封材料来实现密封，常用于一些对密封性能要求不是特别高的管道连接场合。

            螺纹 NPT1/2是美国标准的60°椎管螺纹，1/2表示公称直径为1/2英寸。NPT 螺纹通过螺纹锥面的金属 - 金属接触来实现密封，通常需要涂抹螺纹密封胶或缠绕生料带等辅助密封手段，适用于一些高压、高温或对密封性能要求较高的场合。

            M12 插接头：是一种公制圆形的连接器，M12 表示其外径为 12 毫米，常用于电气连接，具有体积小、连接可靠等特点。

           7/8" 插接头：是一种尺寸为 7/8 英寸的插接头，用于电气设备之间的连接。如图是7/8" 插接头的示意图。

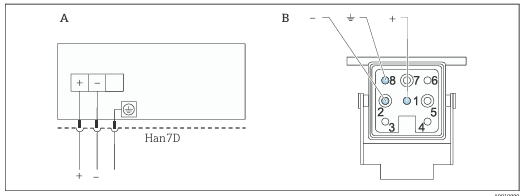

            HAN7D 插接头，90 度：HAN7D 是一种插接头的型号，90 度表示插接头的连接方向呈 90 度角。有效节省空间，避免线缆弯曲过大对内部导体造成损伤

            材质：塑料说明缆塞的材质是塑料、brass nickel plated表示缆塞的材质是镀镍黄铜。黄铜具有良好的机械性能和导电性，镀镍后可以进一步提高其耐腐蚀性和外观质量

             防护等级标准：IP66/68是国际电工委员会（IEC）制定的防护等级标准。P66 表示完全防止外物侵入，且可防止大浪或强烈喷水孔喷出的水侵入；IP68 表示完全防止外物侵入，且可长时间沉没在一定深度的水中而不受损坏

             NEMA防护类型：NEMA 是美国国家电气制造商协会的标准，NEMA 4X 表示设备适用于室内或室外，能防止灰尘、水溅、软管喷水和腐蚀；NEMA 6P 表示设备适用于室内或室外，能防止灰尘侵入，且可在长时间浸入水中的情况下不受损坏。

二、外部参数

         下面我们开始介绍一些外部参数。

              仪器的内衬，按材质可以分为硬橡胶和聚氨脂两种。硬橡胶材质（适合常温饮用水，部分可耐热水），法国及欧盟部分国家的饮用水安全认证（ACS 是法国卫生部标准）、美国、加拿大等北美地区的核心饮用水认证（NSF 是美国权威机构）、热水认证是可以接触小于等于90°的热水且不会析出有害物质、德国及欧盟多数国家的饮用水安全认证（KTW 是德国标准，W270 是德国联邦环境局标准），测试比 ACS 更严格。进口表示材料为进口，但是无认证。禁选则是不能选择。HRS材质型号是 “HRS” 的硬橡胶。

              聚氨脂材质（适合常温 + 热水，弹性 / 耐温更好），英国及英联邦国家（如澳大利亚、新西兰）的饮用水安全认证（WRAS 是英国水务标准，BS9620 是英国材料标准）。没有认证则无法用在饮用水系统。

                 附加测试、证书：材质证书（管道 + 法兰）  第三方机构出具的证明文件，确认管道和法兰的材质符合设计标准（如 EN、ANSI），且材质成分、力学性能达标，避免用错材质导致安全事故。

             PED Cat. II/III  欧盟《压力设备指令》（PED）的设备分类，Cat. II/III 属于中高风险压力设备（如高压管道、承压容器）；只有符合 PED Cat. II/III，才能在欧盟市场销售中高风险压力设备。

              CRN Canada 认证  加拿大 “压力设备注册编号” 认证，是加拿大对承压设备（如管道、法兰）的强制准入要求，需向加拿大各省的安全机构注册，无此认证不能在加拿大使用。

              压力测试：对管道、法兰进行耐压试验（如水压测试、气压测试），证明设备在设计压力下无泄漏、无变形，是验证设备承压安全性的关键环节，测试结果需形成报告作为质量证明。

             附加触点：附加触点有两种 1、1x 4...20mA 输入 增加一个接收外部信号的接口，能接收其他仪表传来的 4...20mA 模拟量信号，相当于设备多了一个 “数据进口”。2、 2x/4x 继电器（功能）是设备带 2 个 / 4 个继电器开关，能根据预设条件自动断电 / 通电，实现自动控制，相当于设备多了 控制出口。 继电器能实现的具体控制类型：限位 测量值超 上限 / 下限时触发； P (ID) 按比例 / 比例积分微分逻辑控制；计时 按设定时间触发；化学清洗 用于触发设备自身或关联设备的化学清洗程序。

            附加选项，这类参数一般仪器选择的比较少。主要分为三大类

            第一类：合规认证类（满足行业 / 工况的强制 / 自愿性认证） EN10204：欧盟金属材料检验标准； 3.1 级证书：由生产厂第三方检验机构出具，证明 设备与介质接触的金属部件的材质符合设计标准。 NACE MR0175：美国腐蚀工程师协会标准，抗硫腐蚀证书（NACE MR0175） GL：德国劳氏船级社，ABS：美国船级社 船级证书：证明设备符合船舶航行的安全标准 测试报告 ：针对设备某项特定性能的 测试结果文件，具体测试项目需看附件说明。 工厂压力测试证书：由设备工厂出具，证明设备在出厂前已通过额定压力下的密封性测试。

            第二类：功能扩展类（提升设备适应性或安全性） SIL：安全完整性等级是 IEC61508 衡量安全可靠性的指标（分 SIL1~SIL4，等级越高，故障概率越低）； 软件调整：设备支持通过软件调整核心参数 过电压保护：设备内置过电压保护模块， HistoROM：部分厂商的 “史数据存储模块，可记录设备的运行数据 M-DAT：多为 设备参数存储模块，可保存设备校准参数、型号信息，方便更换设备时快速复制参数。

            第三类：安装配件类（适配现场安装方式） 安装支架（墙装 / 管装，316L 标准型）：提供 可固定在墙面或 可夹持在管道上的支架，材质为 316L 不锈钢； 标准型：支架承重、尺寸为常规规格。 安装支架（墙装 / 管装，304 重载型） ： 支架材质为 304 不锈钢 重载型：支架承重更大、结构更坚固。 阀组安装在变送器前面 :阀组通常指三阀组或五阀组选此项表示阀组与变送器出厂时已预装 阀组安装在变送器后面: 阀组与变送器预装，且阀组位于变送器下游，通常用于需要快速排放介质的场景。

三、密封圈、填充液

        密封圈按材质分可分为以下五类，1、氟橡胶类（耐油、耐温、耐化学腐蚀）：FKM Viton 杜邦公司氟橡胶，是通用型耐油耐化学密封材料。FKM Viton, 禁油脂在普通 FKM 基础上，强调生产 / 安装过程中严格禁油脂。FKM Viton, 氧气服务专为 氧气环境优化的氟橡胶（经过除油脂、低可燃性处理）。

            2、 聚四氟乙烯类（耐强腐蚀、耐高温）：PTFE（聚四氟乙烯，俗称 “特氟龙”） 是化学惰性最强的密封材料，几乎耐所有化学介质（包括王水、浓酸、强碱）。有PN160bar和PN250bar两款。PTFE, 氧气服务**氧气专用 PTFE（除油脂、低摩擦系数，避免摩擦产生火花）。

            3、丁腈橡胶类（低成本耐油）：NBR（丁腈橡胶） 是低成本耐油橡胶，耐油性优于普通橡胶，但耐温性（-40℃~120℃）和耐化学性（不耐强酸碱、极性溶剂）较差。

           4、三元乙丙橡胶类（耐水、耐蒸汽）：EPDM（三元乙丙橡胶）耐水性、耐蒸汽性优异，对酸碱性介质（如稀酸、稀碱）有一定耐受性，但不耐油（遇油会溶胀失效）。

          5、金属密封类（高压、高温、洁净环境）：铜密封圈 纯铜材质，延展性好，高温下（可达 400℃以上）仍能保持密封，适用于高压气体或液体（金属密封比橡胶更耐高压）。

铜密封圈，氧气服务氧气专用铜密封圈（经退火处理，表面无油脂、无氧化层），避免铜与高压氧反应产生火花。

           填充液有下面这些类型

基础型：硅油（通用工业级填充液）

           硅油全称 “聚二甲基硅氧烷（PDMS）”，是工业中最常用的通用型填充液，由硅氧烷主链与甲基侧链构成，核心特性为：化学稳定性强、耐温范围宽、粘度特性优异、绝缘性好

卫生高温型：硅油，FDA 高温油（食品 / 制药级专用）

           硅油，FDA 高温油是符合食品药品监管标准（如 FDA）的高温级硅油，在常规硅油基础上经过纯度提纯和耐温优化，核心特性为：FDA 认证合规、通过美国食品药品监督管理局认证、高温耐受性升级、低挥发性 。植物油，FDA 认证对人体无害。

高稳定型：惰性油（极端化学环境专用）

         惰性油通常指全氟聚醚油（PFPE）或全氟烷基醚油，是化学稳定性极致级的填充液，核心特性为几乎不与任何物质反应，具体表现为：化学惰性极强、耐温范围极宽、不与介质互溶。

硅油，隔膜密封：指的是在隔膜密封系统中使用硅油作为填充介质。

           低温油：一般是指在低温环境下仍能保持良好流动性和性能的油类。这类油的凝固点较低，能够在低温条件下为设备提供润滑、密封等作用

            到这里我们大部分的参数就已经介绍完毕，用户可以根据需求和文章的介绍来选择对应的参数。
