涡街流量计需要温压补偿，核心原因是：它本身只能测量「工况体积流量」，而工业现场中，尤其是测量气体（如压缩空气）时，温度和压力的波动会大幅改变介质密度，导致体积流量无法反映真实的介质总量，必须通过温压补偿修正误差。

一、涡街流量计的测量本质（核心前提）

涡街流量计的工作原理是通过检测流体流经漩涡发生体产生的漩涡频率，来计算流体的体积流量。它的核心功能只有一个——统计“当前管道内、此时此刻的流体体积”，也就是「工况体积流量」（单位通常为m³/h，工况）。

它无法直接检测流体的温度、压力，更不懂介质密度的变化，只能“机械”地统计体积，无法区分“同样体积下，不同温压条件下的介质实际量”。

工业现场测量的气体（如压缩空气、蒸汽）属于「可压缩流体」，其密度会随温度和压力的变化发生剧烈改变，具体影响如下：

压力影响：压力升高时，气体被压缩，单位体积内的气体分子数量增多，同样体积的气体，实际质量会变大；反之，压力降低，气体膨胀，单位体积质量变小。比如你现场0.6~0.9MPa的压力波动，仅压力变化就会导致流量误差达40%以上。
温度影响：温度升高时，气体分子运动加剧，体积会膨胀，单位体积内的气体质量会变小；反之，温度降低，气体收缩，单位体积质量变大。即使是“常温”，10~35℃的昼夜季节波动，也会带来5%左右的误差。

如果不做温压补偿，涡街流量计显示的体积流量，只是“虚假的体积数值”，无法反映实际的气体用量（质量或标况体积），用于计量、控制时会严重失真。

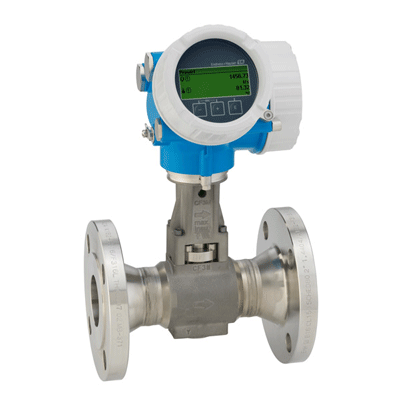

涡街流量计基于卡门涡街原理（Karman vortex street）进行测量。流体通过挡体时，两侧会交替出现漩涡，且两侧漩涡的旋转方向相反。每个漩涡会产生一个低压区，传感器检测压力变化并转换成电脉冲信号。在流量计的允许量程范围内，漩涡规则生成。因此，漩涡频率与体积流量成比例关系。
