RS232、RS485、RJ45、Modbus介绍
RS232、RS485、RJ45、Modbus有什么不同，今天我们来介绍一下

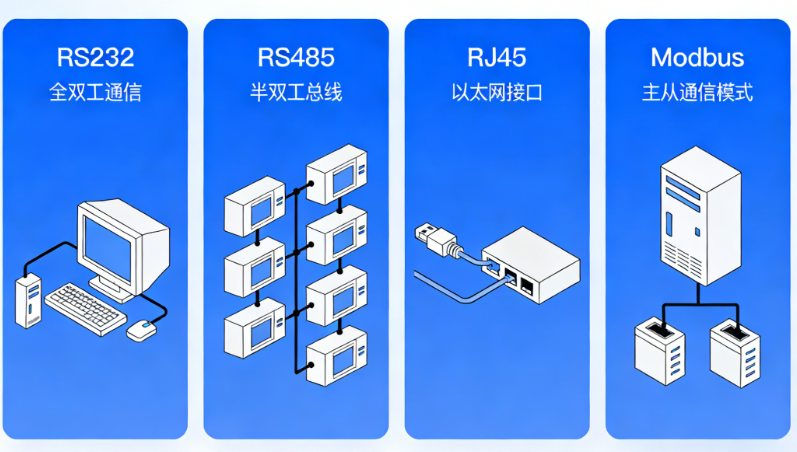

一、先分清核心概念：硬件接口 & 通信协议
这四个在本质上就存在区别，有的是物理接线端，有的是数据传输规则。

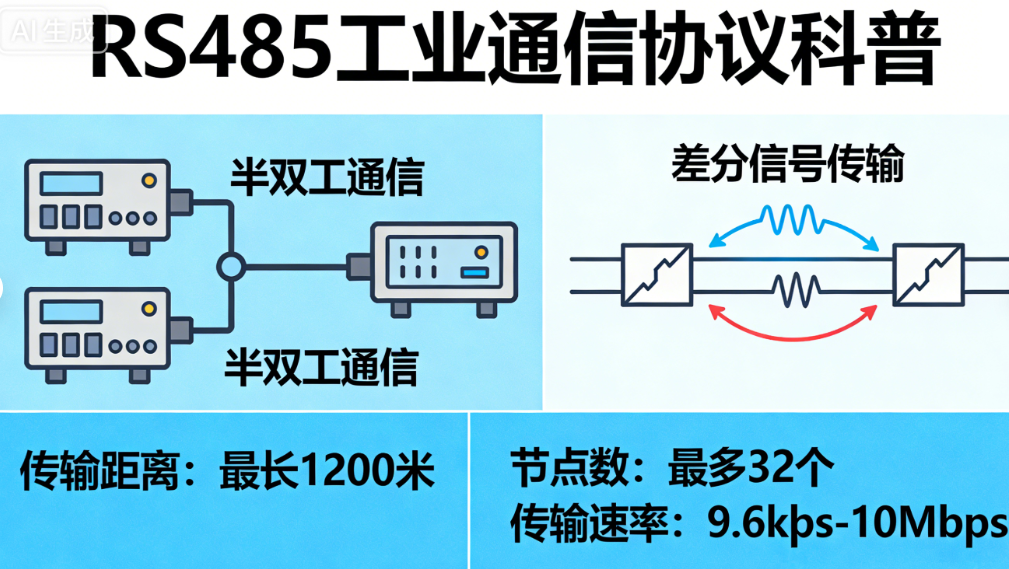

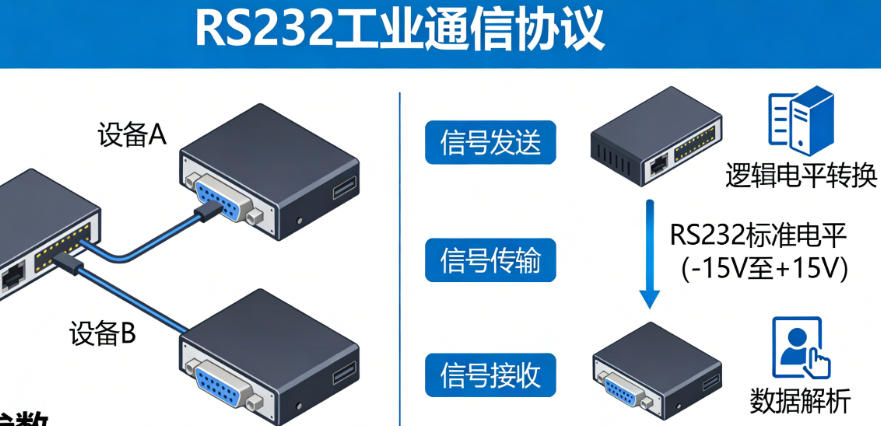

1. RS232 VS RS485：串口通信的初代版与进阶版。RS232 是早期经典串口标准，结构简单，早年电脑、小型设备标配自带。传输距离短，常规布线超 15 米就容易信号丢失。仅限一对一单独通信，没法串联多台设备，而 RS485，算是 RS232 的全面升级款，更是工业现场布线的常青树：采用 A、B 双信号线差分传输，抗干扰能力拉满，适配复杂厂区环境。传输距离最远可达 1200 米，远距离布线毫无压力。支持一主多从架构，一条线路最多挂载 32 台现场设备。通信速率大幅提升，满足多数仪表、变频器的数据交互需求。
通俗类比：RS232 像老式座机，只能两台设备单独对话；RS485 像厂区对讲组网，传得远、抗干扰，还能多台设备同步联动。
2. RJ45：以太网的通用物理接口
大家日常插网线的水晶头接口，就是 RJ45，专门用于以太网连接：内置 8 根线芯，标准传输距离约 100 米。传输速度优势明显，支持百兆、千兆乃至万兆高速通信。交换机、PLC、工控机、智能仪表基本全覆盖
重点提醒：RJ45 只是物理连接载体，只负责接线；数据怎么发、怎么解析，还要搭配 TCP/IP、Modbus TCP 这类上层协议来实现。
3. Modbus：工业设备互通的通用普通话
如果说接口是线路，那 Modbus 就是所有工业设备都能听懂的通用语言。不管是 PLC、传感器、流量计、变频器，只要搭载 Modbus 协议，就能打破设备壁垒，实现数据互通、指令下发。它主要分两大常用类型：适配串口的 Modbus RTU，适配网线以太网的 Modbus TCP。
二、现场实操：三大高频应用场景
场景 1：PLC 联动变频器（传统经典搭配）
工厂最常见的调速控制：依托RS485接口+Modbus RTU PLC 通过 485 线路下发指令，变频器接收后实时调节电机转速，整套方案布线简单、性价比高，适配绝大多数老旧产线与常规自控项目。
场景 2：全厂数字化网络监控（现代智能工厂）
新建车间、智能化改造优先选：RJ45 网线 + Modbus TCP 以太网通信所有自动化设备统一接入工业交换机，搭建局域网，实现全厂数据实时上传、集中监控，传输速度快，后期扩容、增改设备也十分方便。
场景 3：老旧设备升级改造
不少早年投产的设备，仅保留 RS232 老旧接口，无法接入现有工业网络。最简解决方案：加装 232 转 485 转换器，低成本完成接口适配，顺利并入整套自控系统，无需更换整机，改造成本极低。
三、协议优劣
RS485 是底层硬件串口接口，主打远距离、强抗干扰；以太网是高速网络传输标准，主打高速度、易组网。简单理解：RS485 是乡间支路，以太网是城市高速路。
RTU 适合长距离、多设备串联的现场布线；TCP 适合车间集中组网、高速数据交互的智能化项目。
主流 PLC（如西门子 S7-200 SMART 等）都内置现成的 Modbus 指令，掌握基础参数设置，就能快速上手实操调试。
总结一下四大核心角色：RS232：经典老款，仅限短距离一对一通信；RS485：工业刚需，远距离、抗干扰、多设备组网首选；RJ45：网线通用接口，承载高速以太网通信；Modbus：工业通用协议，打通所有设备的通信壁垒。
