RS-485总线两端的120Ω终端电阻有什么作用
在RS-485总线两端加120Ω终端电阻，核心目的是进行阻抗匹配，以消除信号反射，保证通信质量。
这就像在波浪冲击到岸边时，筑起一道与波浪特性相符的“防波堤”，将能量吸收掉，而不是让它反弹回去制造混乱。
为什么要加120Ω终端电阻？

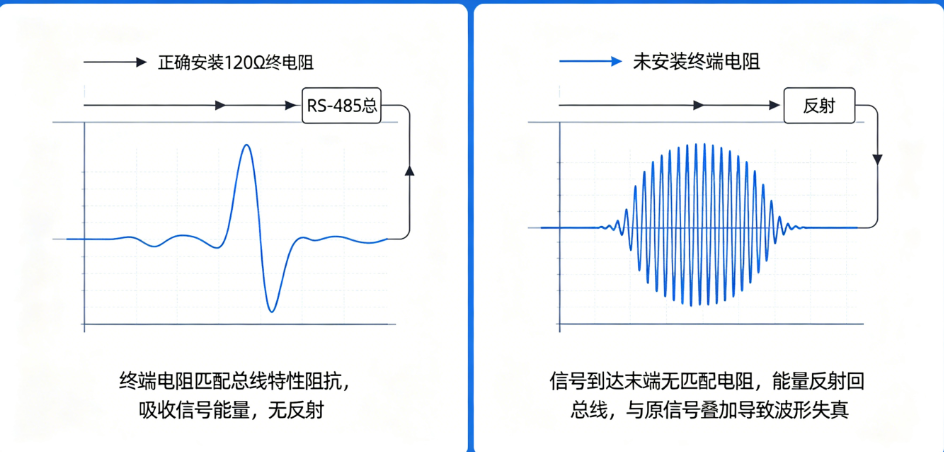

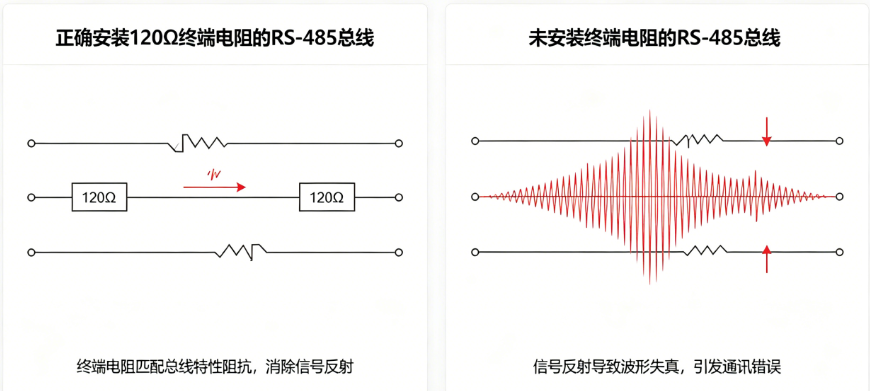

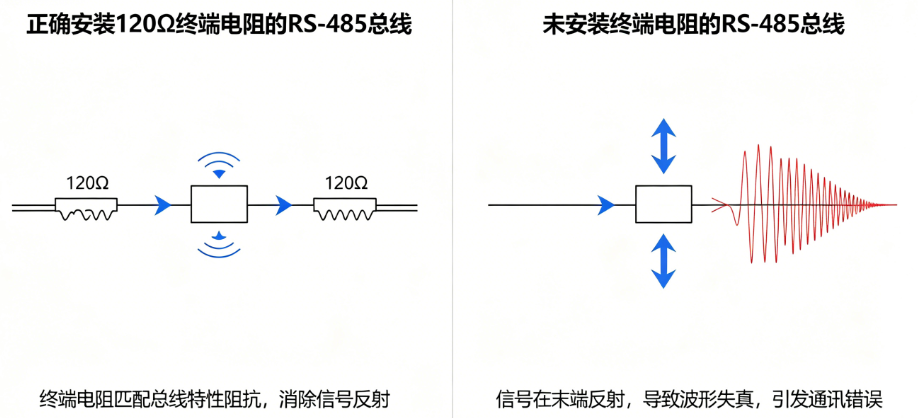

防止信号反射：RS-485通信使用的双绞线，在高频信号下可以被看作一条“传输线”。它有自己的特性阻抗，通常为120Ω。当电信号到达总线末端时，如果末端阻抗与电缆特性阻抗不匹配（例如，接收器输入阻抗高达96kΩ），信号的一部分能量无法被吸收，就会发生反射。
保证信号完整性：反射的信号会叠加在原始信号上，造成波形畸变、振铃等问题。这可能导致接收端错误地判断高低电平，引发通信误码、数据丢包甚至通信完全失败。在长距离或高波特率下，这种影响尤为致命。
选择120Ω的原因：这是为了与标准RS-485双绞线的特性阻抗（典型值为120Ω）相匹配。当终端电阻值等于电缆特性阻抗时，信号到达末端会被完全吸收，从而实现最佳信号传输。
如果不加终端电阻会怎样？
不加终端电阻，总线将面临信号反射带来的风险：
信号波形失真：反射导致信号出现“振铃”或“阶梯”状的畸变。
通信误码率升高：接收器可能无法正确识别变形的信号，导致数据出错。
通信不稳定或中断：在高速（如>19.2Kbps）或长距离（如>200米）通信时，反射可能导致通信完全失败。
系统可靠性下降：增加调试难度，并可能在工业等恶劣环境中引发偶发性故障。
什么时候必须加？
终端电阻并非总是必需的，是否需要添加主要取决于通信距离和通信速率。一般来说，当满足以下条件时，强烈建议添加：
通信距离较长：通常认为超过200米或300米。
通信速率较高：波特率大于19.2Kbps。
工业干扰严重：在变频器、大电机等强干扰源附近。
如果通信距离很短（如几米）且速率很低（如9600bps），不加终端电阻通常也能工作，盲目添加反而可能因过度负载导致信号幅值降低，引发新的通信问题。
如何正确添加？
数量和位置：只需且必须在总线的两个物理末端各加一个，中间节点不需要。所有节点都加会因并联导致阻抗过小，使驱动能力不足。
阻值：使用120Ω的电阻。
设计建议：硬件设计时可预留电阻位，根据实际测试决定是否焊接。
加终端电阻的“副作用”
加终端电阻会增加收发器的功耗（驱动电流可能从27mA升至83mA），并降低驱动信号的幅值。在低功耗或节点数极多的应用中需权衡。
总结
简单来说，120Ω终端电阻是RS-485总线在高速、长距离通信中保证信号质量的关键匹配元件，旨在消除信号反射。但在低速、短距离场景下，它是一个可选项，需要根据实际情况权衡其利弊。
