FMR50是一款用于液体、浆料和泥浆的连续非接触液位测量的雷达液位计。

FMR50是一款非常强大的产品最大测量范围有40m,增强型可达到50m。过程温度的范围在-40....+130℃之间、过程压力在-1....+3bar之间，可以适用于大部分的场所。测量精度误差在2mm之间。通过了多个认证如国际防爆、WHG等。该款仪器的优势有很多，首先在介质和过程条件发生变化的时候也可以完成测量，配备有HistoROM 智能数据管理，轻松完成调试、维护和诊断。然后是多回路信号跟踪技术保证高可靠性，还配备有蓝牙无线技术以及心跳检验技术。

下面对测量原理进行介绍，Micropilot 是基于行程时间原理（ToF）工作的“俯视式”测量系统，测量参考点（过程连接）至介质表面间的距离。天线发射雷达脉冲信号，信号在介质表面发生发射，反射信号被仪表接收。

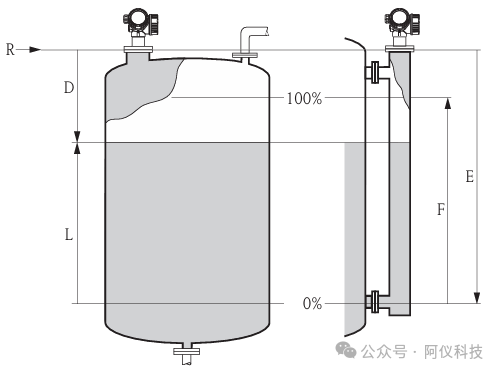

R是测量参考点（法兰或螺纹连接的下端面）、E是空标（零点）、 F是满标（满量程）、D是测量距离 L 液位（L = E - D）。

天线接收雷达脉冲反射信号，并将反射信号传输至仪表。仪表中的微处理器进行信号分析，识别雷达脉冲信号在物料表面的真正反射回波。D与运行时间成正比，D=c×t/2 、c为光速，L=E-D。该仪表配备有干扰回波抑制功能，用户可以自行激活。干扰回波抑制功能和多路回波信号跟踪算法一同确定了干扰回波不会被误识别为真正的物位回波。

调试Micropilot仪表时，核心是输入空标距离（零点）、满标距离（满量程）以及对应的应用参数，仪表会自动适配现场的实际工况。不同输出类型的仪表有默认工厂设置：电流输出型的零点对应4mA，满量程对应20mA；数字量输出型和显示单元的零点默认是0%，满量程默认是100%，无需额外设置即可满足基础测量需求。

这款仪表支持手动或半自动输入线性化表，最多可包含32组参数对，通过现场操作或远程控制就能开启线性化功能。开启后，仪表不仅能提供多种工程单位的测量结果，还能针对球罐、卧罐以及带锥形出料口的罐体，输出线性化的信号，让测量数据更贴合不同罐体的结构特点，满足多样化的测量场景需求。

该款仪器的测量变量为参考点至介质表面的距离，线性化可以将测量的物位转换成其他变量。其有效测量范围取决于天线尺寸、介质反射率、安装位置好最终干扰反射。工作频率为26GHz的K波段。输出信号有HART、Bluetooth®无线技术、PROFIBUS PA、FOUNDATION Fieldbus、开关量输出。接线方式有两线和四线两种。电压也有两种选择24Vdc、240Vac。

测量设备的工作范围在-40.....+80℃、现场显示单元的工作范围在-20....+70℃之间，对温度有更高的要求可以选择分离型显示单元，更耐低温。基本上适用于绝大多数场所。防护等级可到IP68与NEMA6P。抗震性也符合多项标准。

以上就是该款仪器的一些基本介绍。
